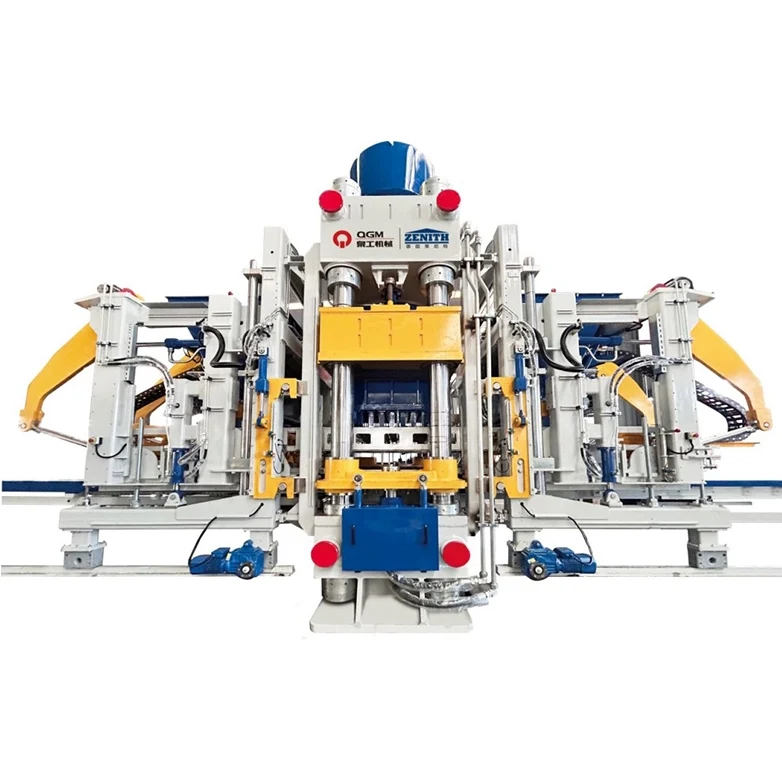

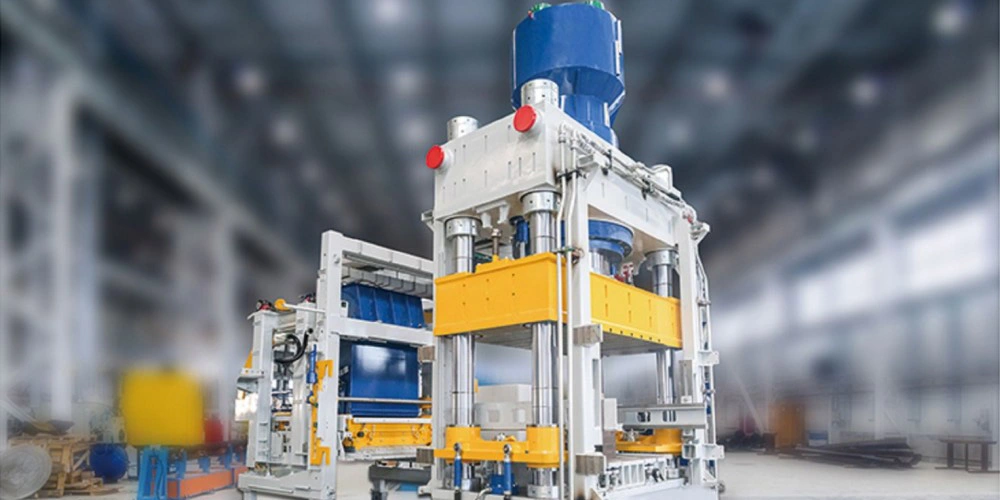

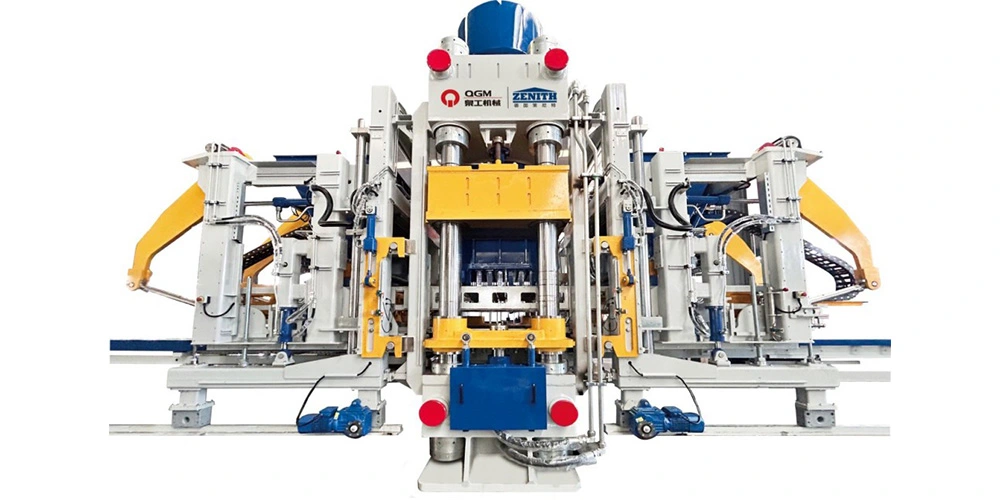

Mesin Pembuat Blok Beton Hidrolik Otomatis untuk Produk Beton

Dibangun berdasarkan arsitektur mekanis, hidraulik, dan kelistrikan yang terintegrasi, seri VP menggabungkan rangka alat berat berkekuatan tinggi, pengepresan hidraulik bertonase besar, getaran servo, dan otomatisasi cerdas. Komponen yang diakui secara internasional digunakan dalam sistem utama untuk mendukung operasi yang stabil dan kinerja pembentukan yang konsisten.

Dengan tiga konfigurasi gaya tekan—600, 900, dan 1.500 ton—seri ZN-VP memberikan solusi terukur bagi produsen produk beton dengan persyaratan produksi dan spesifikasi produk berbeda.
Alat berat ini sangat cocok untuk aplikasi yang mengutamakan tekanan pembentukan, kemampuan beradaptasi material, dan fleksibilitas produk. Tergantung pada model yang dipilih, konfigurasi cetakan, dan pengaturan produksi, mesin dapat memproduksi:
●Blok beton standar
●Blok berongga
●Paving blok
●Batu tepi jalan
●Produk beton yang terlihat seperti batu
●Produk lansekap
●Blok perlindungan lereng untuk pemeliharaan air
●Produk beton dinding dan dekoratif

Seri ZN-VP juga mendukung pemanfaatan berbagai bahan baku berbutir halus dan berbahan dasar limbah padat, termasuk limbah konstruksi, limbah padat metalurgi, tailing tambang, bubuk batu, lumpur dan lumpur pencuci pasir, sesuai dengan persiapan bahan dan desain campuran yang sesuai.

Hal ini menjadikan seri ZN-VP pilihan yang cocok untuk proyek produksi blok beton yang berfokus pada daur ulang limbah padat dan produk beton bernilai tambah.

Spesifikasi Mesin Blok

Ikhtisar Teknis

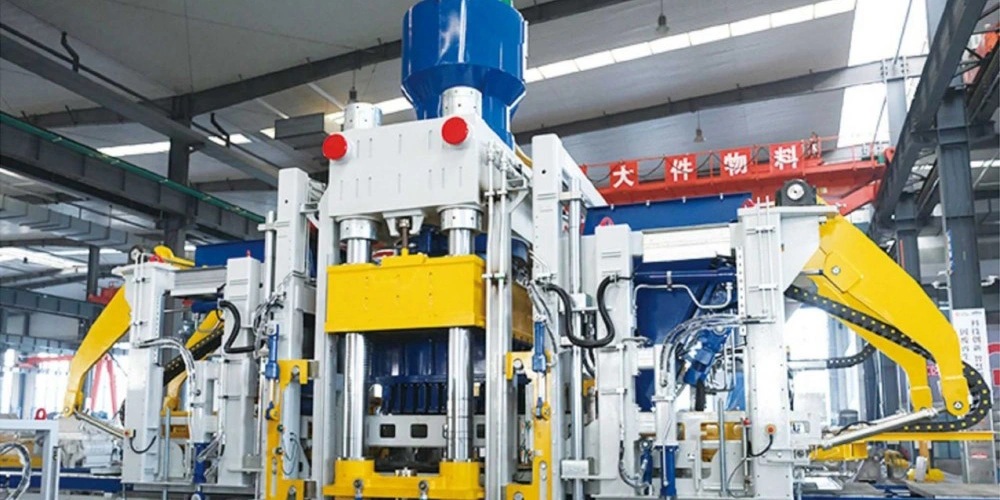

1. Rangka Mesin Berkekuatan Tinggi untuk Pembentukan Stabil

Rangka mesin utama dibuat dari bagian baja berbentuk khusus dan menggunakan teknologi desain struktural yang dipatenkan.
Rangka yang dilas mengalami perlakuan penghilang tegangan getaran untuk meningkatkan stabilitas struktural. Kolom berdiameter besar memberikan dukungan dan panduan selama penutupan cetakan, membantu menjaga posisi cetakan yang akurat selama proses pembentukan.
Sistem demolding mengadopsi sinkronisasi mekanis untuk mengoordinasikan pelepasan cetakan dan mendukung pembentukan produk yang konsisten.
Untuk produksi balok beton bertekanan tinggi, struktur mesin yang kaku sangat penting untuk menjaga pergerakan cetakan yang stabil dan kondisi pembentukan yang berulang.

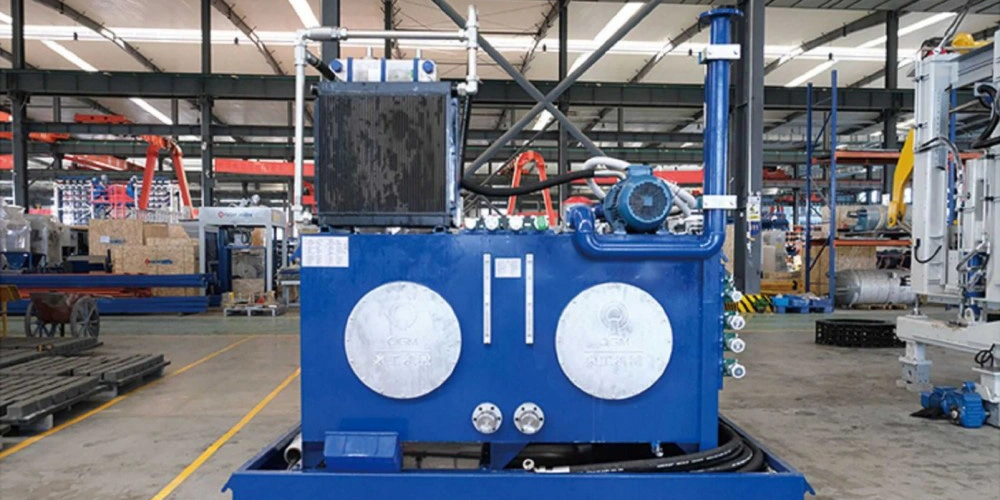

2. Sistem Pengepres Hidraulik Tonase Besar

Sistem pembentukan hidrolik adalah salah satu fitur penentu seri ZN-VP.
Ketiga model tersebut memberikan gaya tekan utama maksimum masing-masing sebesar 600, 900 dan 1.500 ton. Silinder utama berdiameter besar menghasilkan gaya pembentukan yang diperlukan untuk produksi produk beton bertekanan tinggi.
Pompa dan katup hidrolik merek internasional digunakan dalam sistem hidrolik. Kecepatan pengepresan, tekanan dan langkah dapat disesuaikan dengan kebutuhan produk dan proses.
Hal ini memungkinkan proses pembentukan dikonfigurasi untuk jenis produk dan karakteristik material yang berbeda.
Konfigurasi hidraulik bertekanan tinggi sangat relevan bagi produsen yang memproduksi produk beton padat atau bekerja dengan campuran yang mengandung bubuk halus dan bahan turunan limbah padat.

3. Teknologi Getaran Servo Jerman

Seri ZN-VP menggabungkan teknologi getaran servo Jerman yang canggih.
Motor servo memberikan respons cepat dan kontrol parameter getaran yang presisi, memungkinkan gaya eksitasi dan kinerja getaran disesuaikan sesuai dengan kebutuhan produksi.
Dibandingkan dengan kontrol getaran tetap, teknologi servo memberikan fleksibilitas lebih besar saat beralih di antara berbagai jenis produk dan formulasi bahan.
Proses getaran yang terkontrol mendukung pemadatan beton dan membantu menjaga kondisi pembentukan produk yang konsisten.
Teknologi pembentukan blok beton getaran servo sangat berharga ketika lini produksi perlu mengakomodasi beberapa spesifikasi produk daripada menjalankan satu produk standar secara terus menerus.

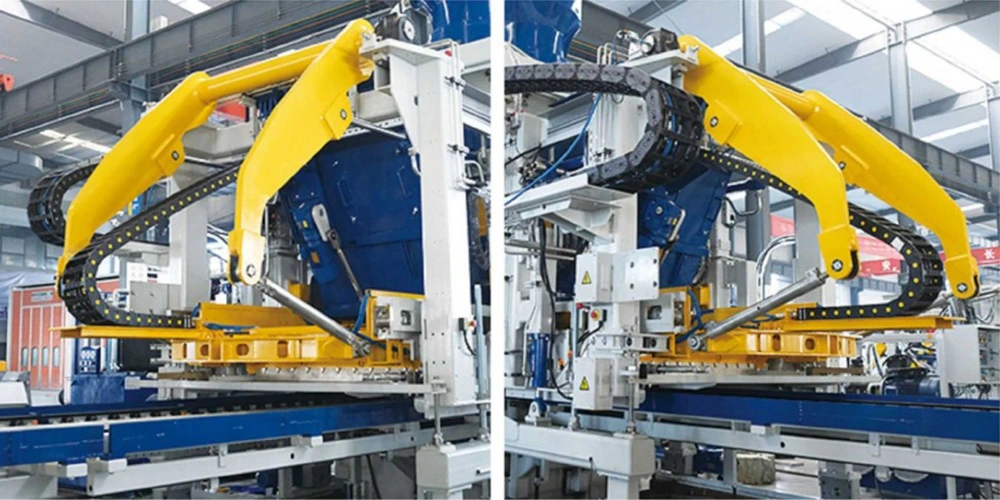

4. Sistem Pengumpanan Lengan Ayun Dirancang untuk Perawatan yang Lebih Mudah

Sistem pengumpanan material menggunakan konfigurasi lengan ayun yang kuat untuk distribusi material yang konsisten.
Roda pemandu berdiameter besar mendukung pergerakan kereta pengumpan yang mulus, sementara pelat aus yang dapat diganti dipasang pada permukaan kontak utama untuk menyederhanakan perawatan.
Platform feeding juga menggunakan komponen aus yang dapat diganti. Penguncian hidraulik memungkinkan bagian pengumpanan dibuka dan diamankan selama operasi inspeksi, pembersihan, dan pemeliharaan.

Desain ini memberikan akses yang lebih mudah ke suku cadang yang aus dan membantu mengurangi kompleksitas pekerjaan servis rutin.

5. Pengepresan Statis dan Pembentukan Getaran Terintegrasi

Seri ZN-VP menggabungkan dua mekanisme pembentukan: Penekanan statis bertekanan tinggi + getaran servo.
Sistem hidrolik memberikan gaya pembentukan utama, sedangkan sistem getaran membantu pemadatan material selama pencetakan.
Menurut konfigurasi teknis asli, sistem ini menyediakan gaya tekan utama hingga 900 atau 1,500 ton dan gaya getaran 120 kN pada model yang sesuai.
Teknologi gabungan ini dimaksudkan untuk memenuhi persyaratan pembentukan produk beton proses kering yang menggunakan bahan limbah padat kasar dan bahan bubuk ultrahalus.

Hal ini dapat diterapkan pada produksi:
●Paver beton yang terlihat seperti batu
●Produk pengerasan jalan yang permeabel
●Batu tepi jalan
●Blok beton konvensional
●Produk beton lansekap
●Produk beton khusus lainnya

Untuk proyek yang memerlukan keragaman produk dan fleksibilitas material, kombinasi konfigurasi tekanan dan getaran memberikan alternatif terhadap sistem pembentukan tekanan statis atau hanya getaran konvensional.

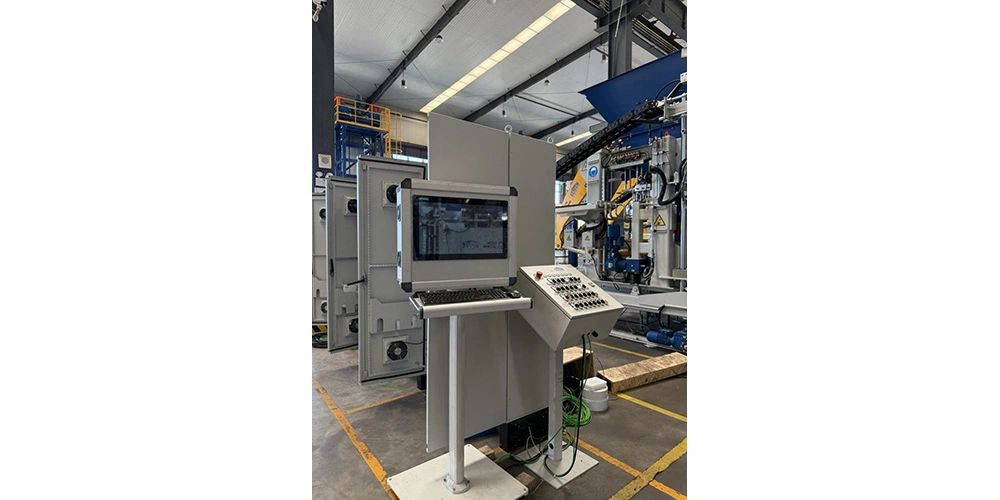

6. Kontrol Otomatis untuk Manajemen Produksi yang Lebih Konsisten

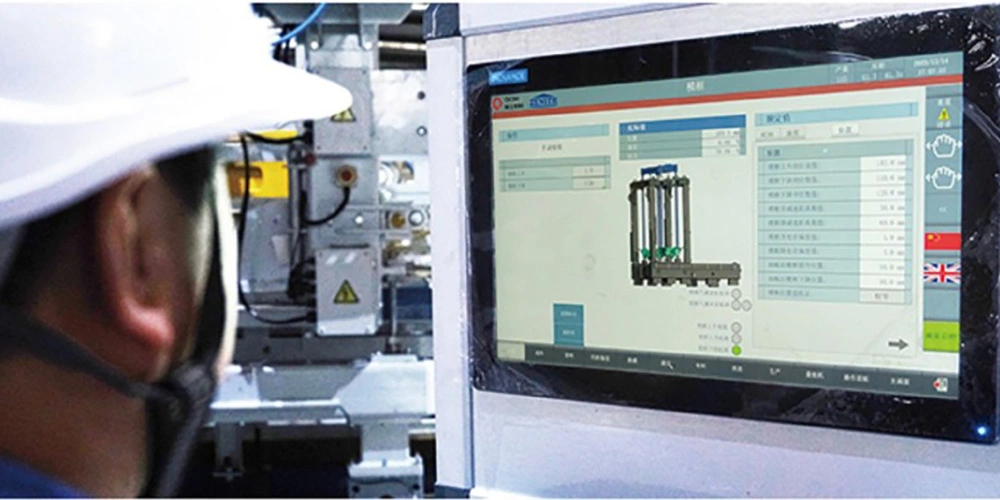

Seri ZN-VP mengintegrasikan teknologi otomasi Jerman dengan antarmuka visual manusia-mesin.
Sistem kontrol mengoordinasikan proses pembentukan alat berat sekaligus memberikan antarmuka yang jelas kepada operator untuk manajemen produksi.

Fungsi utamanya meliputi:
●Manajemen resep produksi
●Manajemen parameter operasi
●Pemantauan status peralatan
●Pengumpulan data produksi
●Kontrol pengoperasian mesin
●Informasi peralatan yang divisualisasikan

Dengan mengurangi intervensi manual yang tidak perlu, arsitektur kontrol terintegrasi membantu operator mengelola parameter produksi dengan lebih konsisten.
Untuk jalur produksi blok beton otomatis, kontrol terpusat juga menyediakan antarmuka yang lebih jelas antara mesin blok dan peralatan hulu atau hilir.

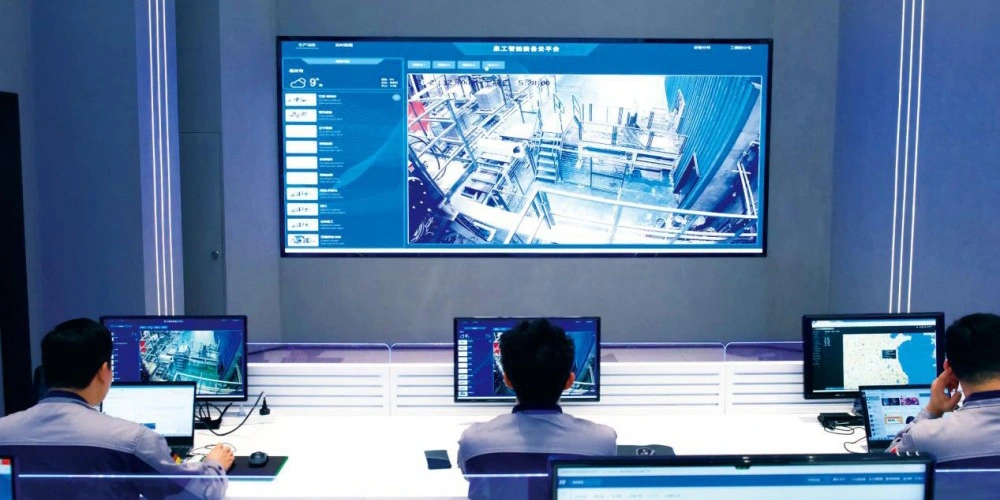

7. Platform Layanan Cloud Peralatan Cerdas

Platform Layanan Cloud Peralatan Cerdas QGM memperluas manajemen mesin di luar kabinet kontrol lokal.
Platform ini mengintegrasikan komputasi awan, komunikasi data, pemodelan peralatan, kecerdasan buatan, jaringan saraf fuzzy, dan teknologi data besar untuk mengumpulkan dan menganalisis informasi pengoperasian peralatan dan pola penggunaan.

Bergantung pada konfigurasi dan otorisasi sistem, platform mendukung:
●Pemantauan peralatan online
●Kontrol peralatan jarak jauh
●Dukungan teknis jarak jauh
●Deteksi kesalahan prediktif
●Diagnosis kesalahan
●Penilaian kesehatan peralatan
●Laporan operasi otomatis
●Analisis data peralatan

Hal ini menciptakan koneksi digital antara mesin pembuat blok dan fungsi layanan berbasis cloud.
Bagi produsen blok di luar negeri, pemantauan peralatan berbasis cloud dapat memberikan lapisan dukungan tambahan ketika peralatan produksi berlokasi jauh dari pusat layanan teknis produsen.
Peralatan cerdas dan pendekatan layanan cloud QGM konsisten dengan pengembangan peralatan pembuat blok dan sistem produksi cerdas yang terhubung secara digital.

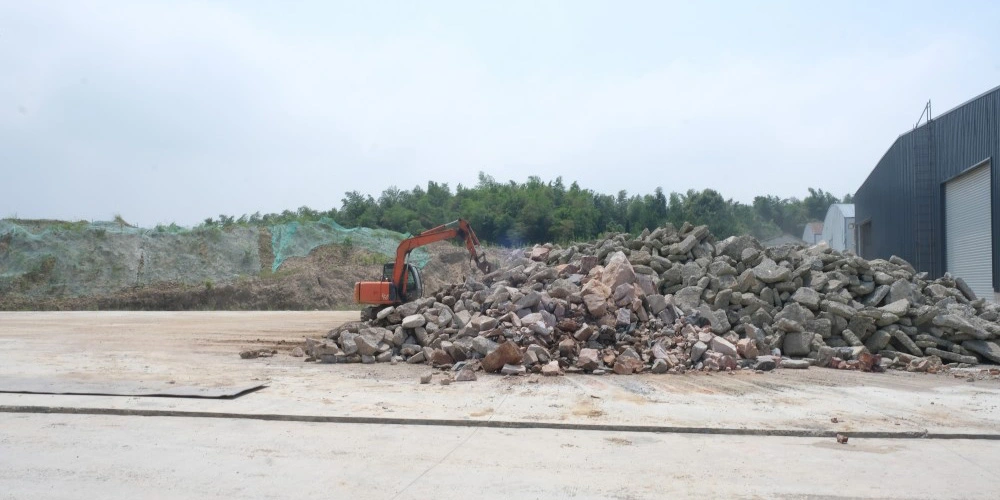

8. Daur Ulang Limbah Padat untuk Pembuatan Produk Beton

Salah satu karakteristik aplikasi utama seri ZN-VP adalah kemampuan adaptasinya terhadap bahan baku yang berbeda.
Tergantung pada sifat material, pra-pemrosesan, dan desain campuran, mesin ini dapat digunakan dengan material seperti:

Bahan Limbah Padat
●Limbah konstruksi ●Limbah padat metalurgi
●Tambang tailing
●Bubuk batu
●Lumpur
●Lumpur pencuci pasir

Rasio dan formulasi bahan sebenarnya harus ditentukan berdasarkan sifat fisik dan kimia bahan yang tersedia secara lokal.

Produk Beton
Mesin dapat dikonfigurasi untuk produksi:
●Blok beton standar
●Blok berongga
●Paving blok
●Paver permeabel
●Batu tepi jalan
●Produk beton yang terlihat seperti batu
●Produk lansekap
●Blok pelindung lereng
●Produk beton dekoratif dinding

Hal ini menjadikan seri ZN-VP relevan dengan proyek daur ulang limbah padat yang tujuannya adalah mengubah bahan limbah yang diproses dengan benar menjadi produk beton yang dapat dipasarkan.

9.Dirancang untuk Pembuatan Produk Beton Fleksibel

ZN600VP, ZN900VP, dan ZN1500VP menyediakan tiga konfigurasi peralatan berbeda dalam konsep pembentukan hidraulik yang sama.
Pemilihan model yang tepat bergantung pada faktor-faktor seperti:
●Kekuatan menekan yang diperlukan
●Dimensi palet
●Ukuran produk
●Rangkaian produk
●Karakteristik bahan baku
●Konfigurasi cetakan
●Skala produksi yang dibutuhkan
●Tersedia ruang tanaman
●Konfigurasi jalur lengkap

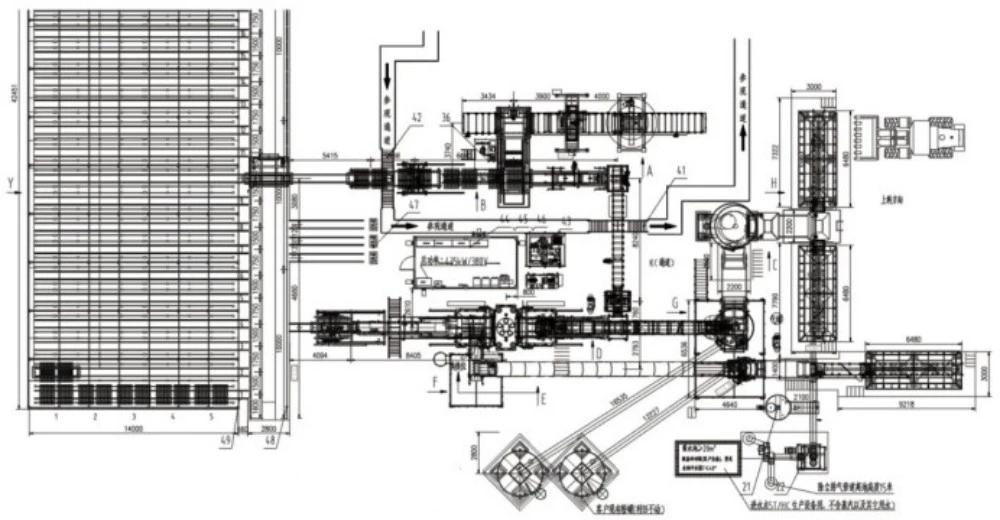

Tata Letak Lini Produksi
